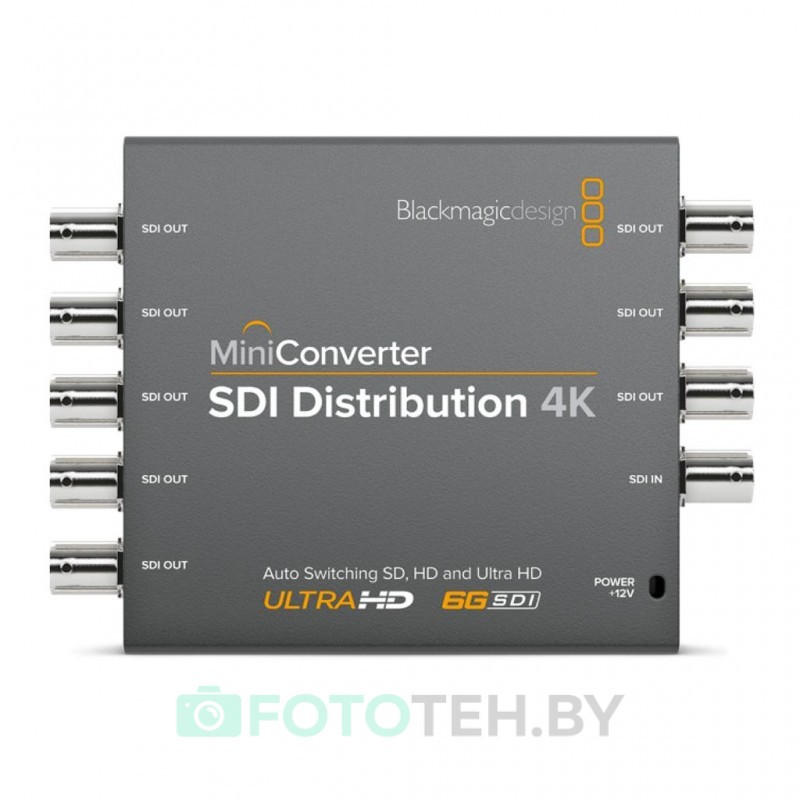

Blackmagic Mini Converter SDI Distribution 4K — профессиональный SDI-разветвитель 1×8

Blackmagic Design Mini Converter SDI Distribution 4K — профессиональный распределитель цифрового видеосигнала, предназначенный для одновременной передачи изображения от одного SDI-источника на восемь устройств.

Модель поддерживает стандарты SD-SDI, HD-SDI, 3G-SDI и 6G-SDI, включая Ultra HD 3840 × 2160 с частотой до 30 кадров/с. Все восемь выходов оснащены функцией Reclocking, обеспечивающей восстановление тактовой синхронизации цифрового сигнала.

Устройство подходит для телевизионных студий, аппаратных комплексов, прямых трансляций, профессионального видеомониторинга и систем распределения видео в конференц-залах.

✅ Для юридических лиц — безналичный расчёт, счёт на оплату и доставка по Минску и всей Беларуси.

Ключевые преимущества Blackmagic Mini Converter SDI Distribution 4K

• 1 вход SDI и 8 выходов SDI — одновременное подключение восьми приёмников к одному видеоисточнику.

• Поддержка 6G-SDI — работа с Ultra HD-видеосигналами до 2160p30.

• Совместимость с SD, HD и Full HD — использование с видеосистемами разных поколений.

• Reclocking на всех выходах — восстановление тактовой синхронизации SDI-сигнала.

• Автоматическое определение стандарта — распознавание SD-SDI, HD-SDI, 3G-SDI и 6G-SDI.

• Передача встроенного аудио — сохранение звуковых каналов, передаваемых в SDI-потоке.

• Поддержка ASI — возможность распределения совместимых транспортных цифровых потоков.

• Передача служебных данных — сохранение поддерживаемых ancillary data.

• Цветовая дискретизация 4:2:2 и 4:4:4 — совместимость с профессиональными SDI-форматами.

• Компактный металлический корпус — удобная установка в аппаратных помещениях и мобильных комплексах.

• Энергопотребление всего 4,8 Вт — экономичное решение для постоянно работающих AV-систем.

• Универсальный блок питания 12 В в комплекте — международные переходники предусмотрены производителем.

• Ограниченная гарантия производителя 3 года.

Распределение одного SDI-сигнала на 8 устройств

Основная задача Blackmagic Mini Converter SDI Distribution 4K — организовать передачу видеосигнала на несколько профессиональных приёмников одновременно.

Например, видеомикшер формирует программный выход SDI, который необходимо направить на несколько мониторов, рекордеров или других устройств.

Вместо подключения отдельного видеоисточника для каждого приёмника используется один распределитель SDI 1×8.

Пример построения системы:

1 профессиональный SDI-источник → Blackmagic Mini Converter SDI Distribution 4K → 8 SDI-приёмников.

К распределителю можно подключить:

• Режиссёрские мониторы.

• Операторские контрольные дисплеи.

• Профессиональные видеорекордеры.

• SDI-маршрутизаторы.

• Устройства видеомониторинга.

• Системы дальнейшего распределения сигнала.

• Совместимое оборудование телевизионных аппаратных.

• Другие профессиональные SDI-приёмники.

Все восемь выходов передают один и тот же входной видеосигнал.

Важно: устройство не является видеомикшером или матричным коммутатором. Выходы не позволяют выбирать восемь разных источников изображения.

Поддержка 6G-SDI и Ultra HD 4K

Blackmagic Mini Converter SDI Distribution 4K поддерживает несколько поколений профессиональных SDI-интерфейсов.

SD-SDI

Работа со стандартными телевизионными форматами PAL и NTSC.

HD-SDI

Поддержка видео высокой чёткости, включая 720p и 1080i.

3G-SDI

Распределение Full HD-видеосигнала с частотой до 60 кадров/с.

6G-SDI

Передача Ultra HD 3840 × 2160 с частотой до 30 кадров/с и поддерживаемых форматов 4K DCI до 25 кадров/с.

Автоматическое определение стандарта позволяет использовать один распределитель в инфраструктуре, где применяется оборудование разных поколений.

Важное ограничение: модель не поддерживает Ultra HD 2160p50 и 2160p60. Для распределения таких сигналов необходимо оборудование с поддержкой 12G-SDI.

Reclocking — восстановление тактовой синхронизации

Встроенная функция Reclocking предназначена для восстановления тактовой синхронизации цифрового SDI-сигнала перед передачей на выходы устройства.

При построении профессиональных видеосистем качество сигнала может зависеть от длины кабелей, характеристик оборудования и состояния соединений.

Реклокинг помогает уменьшить влияние накопленных временных искажений сигнала при его дальнейшем распределении.

Преимущества Reclocking:

• Стабильная работа выходного цифрового видеотракта.

• Восстановление тактовой синхронизации.

• Более удобное построение многоточечных SDI-систем.

• Поддержка профессиональных кабельных соединений.

• Возможность передачи сигнала к нескольким независимым приёмникам.

Следует учитывать: реклокинг не устраняет физические повреждения кабеля, не восстанавливает отсутствующие данные и не гарантирует передачу на любую длину.

Максимальная протяжённость SDI-линии зависит от формата сигнала, характеристик коаксиального кабеля, качества BNC-разъёмов и параметров принимающего оборудования.

Автоматическое определение видеостандарта

Blackmagic Mini Converter SDI Distribution 4K автоматически определяет формат поддерживаемого входного сигнала.

При подключении совместимого SDI-источника устройство передаёт сигнал на восемь выходов в соответствующем формате.

Это облегчает интеграцию в видеокомплексы, где могут использоваться камеры, микшеры и рекордеры с различными параметрами изображения.

Все выходы автоматически соответствуют формату входного SDI-сигнала.

Распределитель не предназначен для изменения разрешения, кадровой частоты или цветовых характеристик видеопотока.

Для масштабирования, преобразования SDI в HDMI или конвертации кадровой частоты требуется другое специализированное оборудование.

Передача встроенного аудио и служебных данных

В профессиональных SDI-системах вместе с изображением могут передаваться аудиоканалы и дополнительные служебные данные.

Blackmagic Mini Converter SDI Distribution 4K поддерживает передачу:

• Встроенного в SDI цифрового аудио.

• Служебных данных Ancillary Data.

• Совместимых потоков ASI.

• Видеосигналов с дискретизацией 4:2:2 и 4:4:4.

• Форматов цветового пространства YUV и RGB.

Поддерживаемые параметры цифрового аудио — 48 кГц, 24 бита.

Это позволяет распределять видеосигнал вместе с сопровождающим звуком и служебной информацией без необходимости устанавливать отдельный аудиоразветвитель для каждого SDI-приёмника.

Важно: модель не оснащена отдельными аналоговыми аудиовыходами. Для извлечения звука в аналоговый или AES/EBU-формат потребуется дополнительный аудиоконвертер.

Применение в телевизионных и вещательных системах

Blackmagic Mini Converter SDI Distribution 4K предназначен для построения профессиональных систем передачи видеосигнала.

Он особенно полезен в случаях, когда одно программное изображение необходимо одновременно направить нескольким тех
