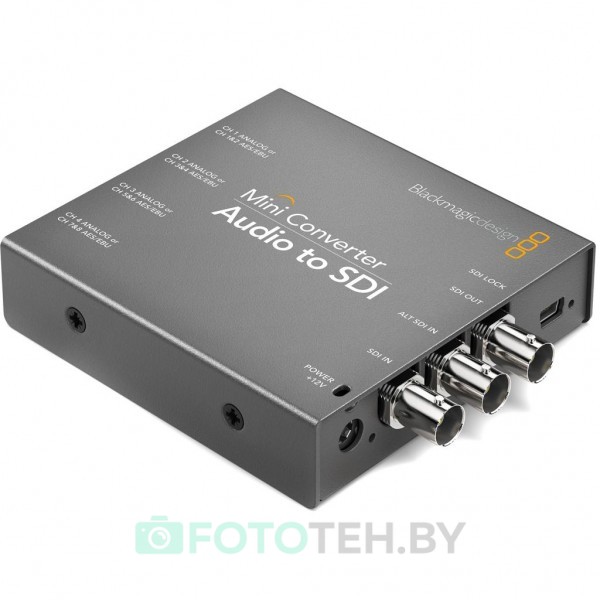

Blackmagic Mini Converter Audio to SDI — профессиональный конвертер звука в SDI

Blackmagic Design Mini Converter Audio to SDI — профессиональный аудиоконвертер для встраивания внешнего звука в цифровой SDI-видеосигнал. Устройство позволяет добавить до 4 каналов балансного аналогового аудио или до 8 каналов цифрового аудио AES/EBU при работе с профессиональными видеокамерами, видеомикшерами, рекордерами и вещательным оборудованием.

Конвертер поддерживает SD-SDI, HD-SDI и 3G-SDI, включая видео Full HD 1080p с частотой до 60 кадров/с. Оснащён основным и резервным SDI-входами, отдельным SDI-выходом со встроенным звуком и четырьмя аудиоразъёмами Jack 6,35 мм.

✅ Для юридических лиц — безналичный расчёт, выставление счёта на оплату и доставка по Минску и всей Беларуси.

Ключевые преимущества Blackmagic Mini Converter Audio to SDI

• Встраивание звука в SDI — объединение профессионального аудиосигнала и видеосигнала в одном цифровом SDI-потоке.

• 4 канала аналогового аудио — подключение балансных аналоговых источников, включая микшерные пульты и профессиональные аудиоустройства.

• 8 каналов цифрового AES/EBU — передача цифрового звука через четыре пары каналов.

• 3G-SDI до 1080p60 — поддержка видеосигналов SD, HD и Full HD.

• Резервный SDI-вход — автоматическое переключение при потере основного видеосигнала.

• Один SDI-выход со встроенным звуком — передача изображения и аудио на совместимое оборудование.

• Reclocking — восстановление тактовой синхронизации выходного SDI-сигнала.

• Автоматическое определение формата — распознавание поддерживаемых видеостандартов.

• Аудио 48 кГц / 24 бит — поддержка профессиональных параметров звука в SDI.

• USB 2.0 — настройка параметров и обновление встроенного программного обеспечения.

• Компактный металлический корпус — удобное размещение в студийных и мобильных аппаратных комплексах.

• Универсальный блок питания 12 В в комплекте — готовность к интеграции после подключения необходимых сигнальных кабелей.

Встраивание профессионального аудио в SDI-видеосигнал

Основная задача Blackmagic Mini Converter Audio to SDI — передать внешний звуковой сигнал вместе с цифровым видео по одному SDI-соединению.

В профессиональных видеосистемах изображение и звук нередко поступают от разных источников. Например, видеосигнал формируется камерой или видеомикшером, а звук — отдельным микшерным пультом.

Audio to SDI позволяет объединить эти сигналы перед отправкой на видеорекордер, SDI-маршрутизатор или другое совместимое оборудование.

Пример подключения:

SDI-видеосигнал + внешний звук с аудиомикшера → Mini Converter Audio to SDI → SDI-видеосигнал со встроенным звуком.

Такое решение востребовано при:

• Прямых телевизионных трансляциях.

• Записи интервью и многокамерных мероприятий.

• Работе телевизионных аппаратных.

• Организации конференций и онлайн-трансляций.

• Передаче видеосигнала между техническими помещениями.

• Построении профессиональных систем видеозаписи.

Использование единого SDI-потока упрощает маршрутизацию сигналов и уменьшает необходимость в отдельных аудиолиниях на последующих участках видеотракта.

До 4 каналов балансного аналогового аудио

Mini Converter Audio to SDI оснащён четырьмя аудиовходами, позволяющими подключать профессиональные аналоговые источники звука.

Используются разъёмы Jack 6,35 мм с балансным подключением.

Поддерживается встраивание до четырёх отдельных аудиоканалов.

Например, можно передать:

• Два канала стереозвука с микшерного пульта и два дополнительных аудиоканала.

• Четыре раздельных канала от совместимого профессионального аудиооборудования.

• Основной стереомикс и дополнительные звуковые дорожки.

• Звук с нескольких внешних источников, предварительно согласованных по уровню.

Балансное соединение востребовано в профессиональных аудиосистемах, где важно снижать влияние электромагнитных помех.

Практическое преимущество: организация может интегрировать существующий аналоговый аудиомикшер в SDI-видеосистему без обязательной замены звукового оборудования.

До 8 каналов цифрового звука AES/EBU

Помимо аналогового аудио, конвертер поддерживает 8 каналов профессионального цифрового звука AES/EBU.

Четыре физических аудиоразъёма могут использоваться для передачи четырёх цифровых пар:

• Вход 1 — AES/EBU, каналы 1 и 2.

• Вход 2 — AES/EBU, каналы 3 и 4.

• Вход 3 — AES/EBU, каналы 5 и 6.

• Вход 4 — AES/EBU, каналы 7 и 8.

Формат AES/EBU применяется в профессиональных студиях звукозаписи, телевизионных комплексах и системах цифрового аудио.

Важно: 4 аналоговых и 8 цифровых каналов — альтернативные варианты использования входов. Это не означает наличие двенадцати независимых физических аудиовходов.

Выбор режима и назначение аудиоканалов выполняются через предусмотренные производителем настройки.

Поддержка SD, HD и 3G-SDI до Full HD 1080p60

Blackmagic Mini Converter Audio to SDI предназначен для профессиональных видеосистем, использующих стандарты SD-SDI, HD-SDI и 3G-SDI.

SD-SDI

Поддержка стандартных телевизионных форматов PAL и NTSC.

HD-SDI

Работа с HD-видео, включая 720p и 1080i.

3G-SDI

Поддержка Full HD 1920 × 1080 с частотой до 60 кадров/с.

Устройство также поддерживает предусмотренные производителем форматы 2K DCI.

Важное ограничение: Mini Converter Audio to SDI не поддерживает Ultra HD 4K.

Для встраивания звука в видеосигналы Ultra HD необходимо использовать соответствующую модель, например Blackmagic Mini Converter Audio to SDI 4K с интерфейсом 6G-SDI.

Это особенно важно при закупке оборудования по техническому заданию.

Резервный SDI-вход для повышения отказоустойчивости

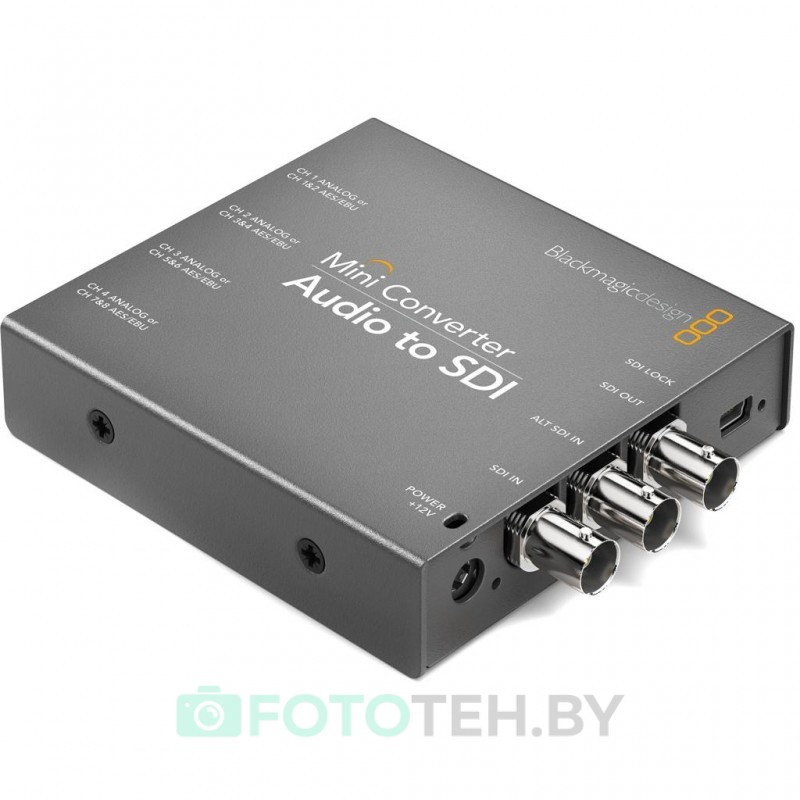

На корпусе устройства предусмотрены два SDI-входа:

SDI IN — основной видеовход.

ALT SDI IN — резервный видеовход.

Если основной SDI-сигнал пропадает, конвертер может автоматически переключиться на резервный источник.

Такая функция полезна в профессиональных комплексах, где необходимо снизить риск полной потери сигнала на выходе устройства.

Например, к конвертеру можно подключить основной и резервный SDI-источники, предусмотренные архитектурой вещательной системы.

Следует учитывать: наличие резервного входа не гарантирует полностью бесшовное переключение без какого-либо нарушения изображения. Результат зависит от характеристик и синхронизации источников.

Для построения действительно отказоустойчивой системы также необходимо предусмотреть резервирование источников видеосигнала, кабельных линий и питания.

Reclocking и автоматическое определение SDI

Blackmagic Mini Converter Audio to SDI поддерживает автоматическое распознавание входного SDI-формата.

При подключении совместимого источника устройство определяет используемый стандарт и работает с соответствующими параметрами видеосигнала.

Дополнительно предусмотрена функция Reclocking — восстановление тактовой синхронизации цифрового сигнала на выходе.

Это помогает поддерживать стабильность работы цифрового видеотракта при передаче сигнала на дальнейшее оборудование.

Функция востребована при использовании:

• SDI-видеомикшеров.

• Профессиональных видеорекордеров.

• SDI-маршрутизаторов.

• Студийных систем мониторинга.

• Вещательного оборудования.

Reclocking не исправляет физические повреждения кабеля и не заменяет качественную SDI-инфраструктуру.

Передача аудио 48 кГц / 24 бит

Для встроенного SDI-аудио предусмотрены параметры 48 кГц и 24 бита, соответствующие профессиональным телевизионным стандартам.

Такие параметры применяются в вещательном и студийном видеопроизводстве.

Использование цифровой передачи звука вместе с изображением позволяет упростить дальнейшую маршрутизацию материала между совместимыми устройствами.

При проектировании системы важно согласовать:

• Уровни аналогового входного сигнала.

• Формат AES/EBU при цифровом подключении.

• Назначение аудиоканалов.

• Параметры подключённого SDI-оборудования.

• Синхронизацию изображения и звука во всём видеотракте.

Конвертер предназначен для встраивания звука и не является самостоятельным многоканальным аудиорекордером.

Настройка через USB и мини-переключатели

Для конфигурирования Mini Converter Audio to SDI предусмотрены аппаратные мини-переключатели.

Дополнительная настройка осуществляется через интерфейс USB 2.0 Mini-B с использованием программного обеспечения Blackmagic для конвертеров.

Пользователь может изменять предусмотренные параметры обработки аудио и обновлять внутреннее программное обеспечение.

Такой вариант управления удобен при первоначальном вводе оборудования в эксплуатацию и последующей перенастройке видеосистемы.

Компактный корпус для аппаратных и мобильных комплексов

Blackmagic Mini Converter Audio to SDI выполнен в компактном металлическом корпусе.

Приблизительные габариты: 115 × 92 × 23 мм.

Масса: около 215 г.

Благодаря небольшим размерам устройство подходит для установки рядом с видеомикшером, аудиоконсолью, рекордером или внутри мобильного аппаратного комплекса.

Питание осуществляется от внешнего источника 12 В постоянного тока.

Потребляемая мощность составляет 8,4 Вт.

Стандартная комплектация включает универсальный блок питания и международные переходники.

Технические характеристики Blackmagic Mini Converter Audio to SDI

Где применяется Blackmagic Mini Converter Audio to SDI

Телевизионные студии и вещательные организации

Встраивание звука с профессиональных аудиомикшеров в SDI-видеосигналы при подготовке телевизионных программ и прямых трансляций.

Корпоративные видеостудии

Объединение изображения с видеокамер и аудио с микшерных пультов при записи корпоративных мероприятий, интервью и презентаций.

Государственные учреждения

Интеграция профессионального аудиооборудования с SDI-видеосистемами конференц-залов, пресс-центров и ситуационных комплексов.

Образовательные учреждения

Оснащение университетских медиастудий, лабораторий видеопроизводства и учебных телевизионных комплексов.

Концертные и конференц-площадки

Передача сведённого звука с микшерного пульта вместе с видеосигналом в аппаратную записи или трансляции.

Продакшен-студии

Создание профессионального SDI-сигнала со встроенным аудио для последующего захвата и обработки видеоматериалов.

Что важно учитывать перед покупкой

1. Направление работы — Audio to SDI.

Устройство добавляет внешний звук в SDI. Оно не предназначено для извлечения аудио из SDI. Для обратной задачи используется Blackmagic Mini Converter SDI to Audio.

2. Для работы необходим исходный SDI-видеосигнал.

Конвертер не создаёт изображение и не преобразует аналоговое видео в SDI.

3. Поддерживаются только SD, HD и 3G-SDI.

Модель не подходит для Ultra HD 4K. Для 4K-видеосистем требуется соответствующий конвертер с поддержкой 6G-SDI или более высокого стандарта.

4. Четыре аналоговых или восемь цифровых аудиоканалов.

Это альтернативные варианты использования одних и тех же четырёх физических разъёмов.

5. Резервный SDI-вход — не дополнительный канал одновременного вывода.

Он используется для автоматического переключения при потере основного источника.

6. Конвертер не записывает видео на накопитель.

Для записи выходного SDI-сигнала требуется отдельный совместимый видеорекордер.

Комплектация Blackmagic Mini Converter Audio to SDI

В официальную стандартную комплектацию производителя входят:

• Blackmagic Mini Converter Audio to SDI — 1 шт.

• Универсальный блок питания 12 В — 1 шт.

• Международные переходники для блока питания — комплект.

SDI-кабели, аудиокабели Jack 6,35 мм и дополнительное оборудование не указаны в стандартной комплектации и при необходимости приобретаются отдельно.
